Rénovation des conduits en collectif : la solution DIAGNO-PRO

La mise en conformité de la cheminée doit être réglée collectivement

Dans le cadre de la directive ECO-DESIGN et le passage aux chaudières condensation, les logements collectifs rencontrent parfois certains problèmes pour la mise en conformité de la cheminée: méconnaissance du bâtiment, absence de plans, cheminée ancienne, …

7 novembre 2022

Or la cheminée doit être gérée collectivement, à l’inverse des chaudières qui peuvent être gérées individuellement. Ajoutons encore à cela que les solutions possibles pour la rénovation des conduits d’évacuation de fumées sont souvent méconnues. Enfin, trouver le partenaire idéal peut s’avérer complexe.

C’est pourquoi Poujoulat a créé le service DIAGNO-PRO. DIAGNO-PRO est une analyse approfondie de la situation existante qui se présente sous la forme d’un rapport détaillé. Il donne également les solutions à envisager pour la rénovation/ adaptation des conduits de cheminées. Il inclut une proposition d’un ensemble complet de solutions budgétées.

Les solutions envisagées peuvent notamment être les gammes 3CE P Multi+ Intérieur, Extérieur ou Rénoshunt.

Ces 3 solutions d’évacuation des fumées sont fabriquées en inox. Par rapport à d'autres matériaux, l'acier inoxydable 316L offre la meilleure garantie de qualité à long terme:

• Ces différentes gammes de conduits inox avec joint silicone assurent une parfaite étanchéité, à la légère pression positive générée par les chaudières (classe de pression « P1 » = max. 200Pa) comme aux condensats
• L’inox 316 L résiste aux condensats acides
• Grâce aux éléments qui s’emboîtent les uns dans les autres, la dilatation est minimale
• Le conduit et ses joints résistent à des températures élevées (t° des fumées <160°C – résistance maximale 200°C)
• Le conduit inox respecte les exigences de sécurité incendie
• Les conduits sont disponibles dans plusieurs diamètres selon le nombre de chaudières à connecter (de 2 à 20 chaudières maximum)
• Le conduit inox est recyclable et aucun dérivé direct du pétrole n’est utilisé

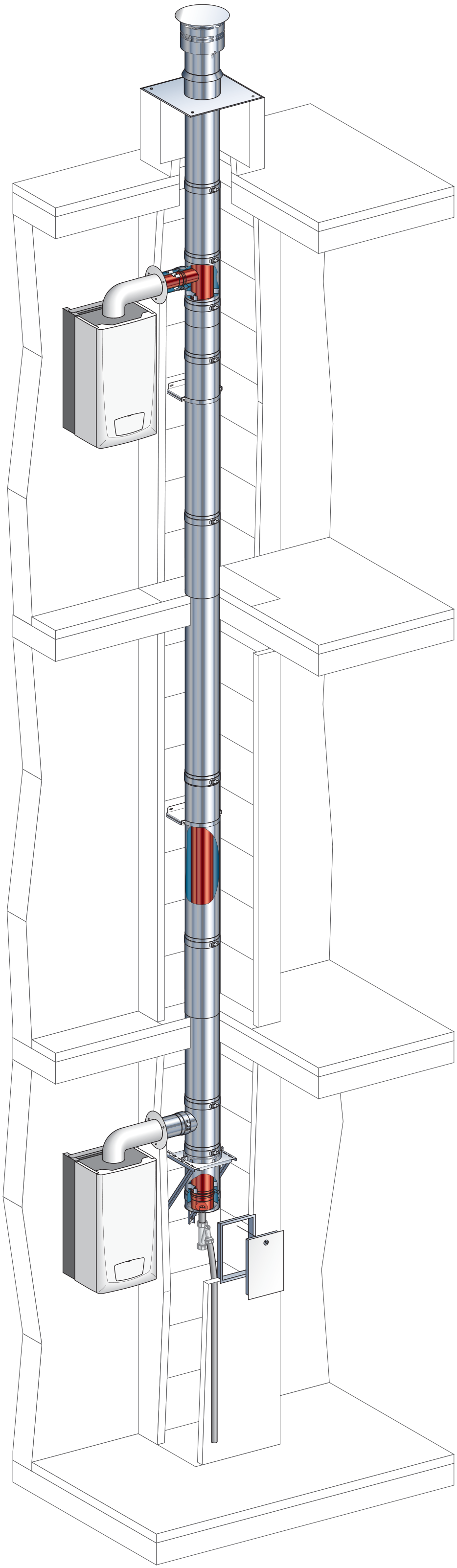

3CE P Multi+ Intérieur

• 1 à 2 chaudières par niveau (max. 20 par colonne)
• Max. 70 kW par niveau
• Raccordement 80/125 via conduit de liaison inox/inox (bénéficiant d’une finition peinture époxy blanche)
• Paroi intérieure inox 316L
• Paroi extérieure inox
• Conduit équipé d’un joint silicone et étanche --> assure un fonctionnement en pression positive
• Les chaudières doivent être équipées d’un clapet anti-retour
• Evacuation des condensats par le siphon résistant à la pression
• Terminaux disponibles en 3 couleurs : inox, brique et noir

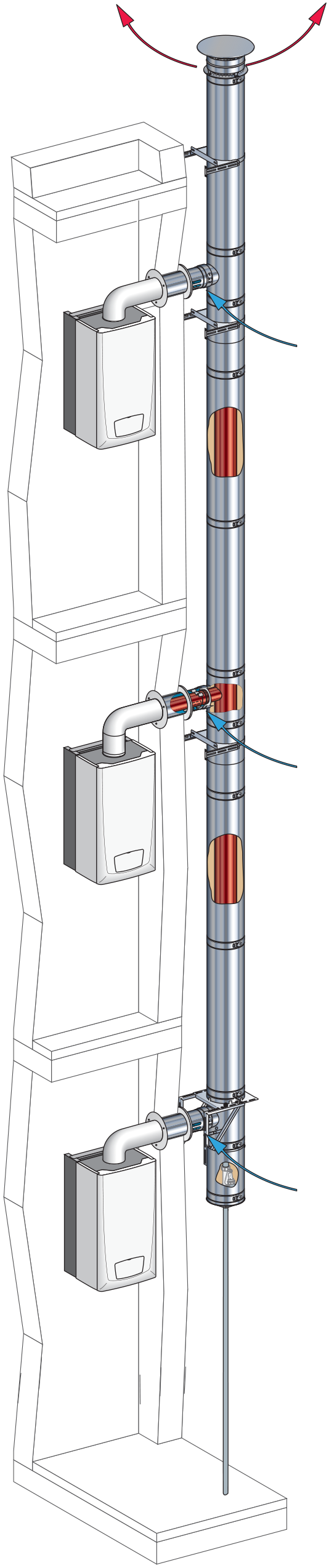

3CE P Multi+ Extérieur

• 1 chaudière par niveau, max. 20 par colonne
• Max. 70 kW par chaudière
• Raccordement: 80/125 via conduit de liaison inox/inox (avec prise d’air comburant positionné en extérieur directement après le passage façade)
• Le conduit vertical est composé d’éléments en inox double paroi, isolé avec la laine de roche
• Equipé d’un joint silicone et étanche --> assure un fonctionnement en pression positive
• Les chaudières doivent être équipées de clapet anti-retour
• Evacuation des condensats par le siphon résistant à la pression













































Rénoshunt

• Rénovation des anciens conduits collectifs de type « SHUNT», un appareil par niveau, jusqu’à 6 appareils par conduit
• Décliné en 6 (du 110mm au 250mm), Rénoshunt peut prendre place dans tout type de gaine technique existante et disponible, fonction du nombre de chaudières à connecter (max. 20 chaudières)
• Max. 70 kW par niveau
• Tube de fumée en inox 316L simple paroi avec emboîtement sécurisé
• Amenée d’air via conduit existant propre (plus précisément via l’espace annulaire entre le conduit inox simple paroi et la paroi maçonnée du conduit ou de la gaine existante)
• Conduit équipé d’un joint silicone et étanche --> assure un fonctionnement en pression positive
• Les chaudières doivent être équipées d’un clapet anti-retour
• Écoulement des condensats à travers un siphon résistant à la pression
• Analyse complète préalable requise

























Le conduit de liaison de 3CE P Multi+ Intérieur et Extérieur:

• la collerette comprend une plaque signalétique
• équipé d’un bouchon de chantier
• bouchon de sécurité disponible également en option
