FLEXIBELE SOFTWARE MAAKT PREFAB BOUWEN OP MAAT MOGELIJK
Tekenpakket onontbeerlijk voor hout(skelet)bouw
Al sinds begin de jaren 90 van de vorige eeuw zijn er CAD/CAM-pakketten op de markt die specifiek bedoeld zijn voor hout(skelet)bouwers, maar het is pas tijdens het laatste decennium dat deze ten volle naar waarde worden geschat. Een dergelijk softwarepakket is immers een onmisbare tool voor wie zijn bedrijf naar een hoger niveau wil tillen.
MODULAIR OPGEBOUWD

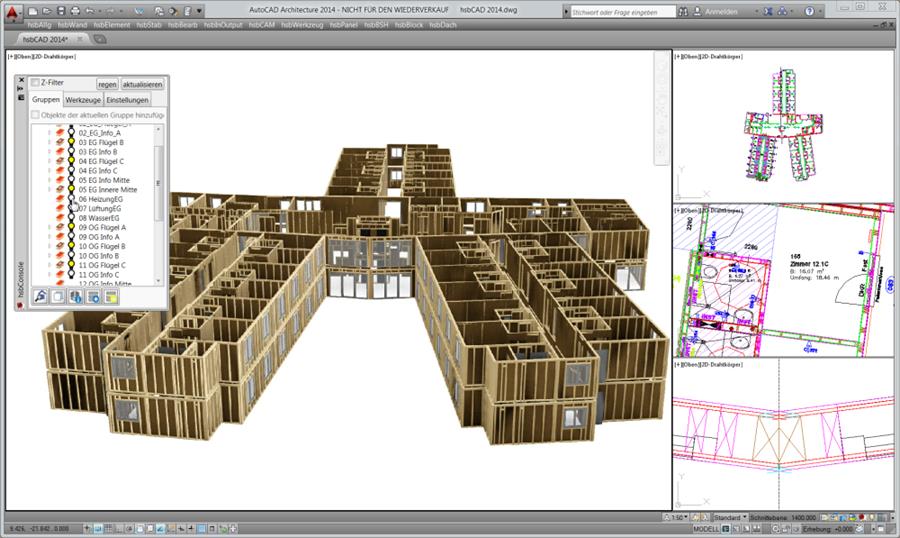

CAD-gedeelte
Hout(skelet)bouw is een vrij ruim begrip en omvat eigenlijk diverse bouwmethodes. Vandaar dat een aangepast tekenpakket meestal bestaat uit verschillende modules die men apart of in combinatie met elkaar kan aanschaffen. Het kan onder andere gaan om de volgende zaken.
HSB-elementen: constructie van geprefabriceerde wanden uit houtskelet, afgewerkt met een specifieke beplating.- Stapelbouwmethode: horizontaal opbouwen van wanden uit massieve, geprofileerde blokken (zwaluwstaart of tand en groef).
- Paal- en balk: dragende structuren uit massieve, geprofileerde palen en balken.
- CLT: Cross Laminated Timber, zware, gelamelleerde platen en liggers als alternatief voor betonbouw.
- Dakstructuren: speciaal voor het uitwerken van een dakgebinte volgens de traditionele methode of met prefab sandwichdakelementen.
- SIPs: Structural Insulation Panels, zware, dragende sandwichelementen waarmee men niet alleen daken, maar ook vloeren en muren mee kan optrekken.
- Enzovoort: elk pakket kent uiteraard zijn eigen modulaire opbouw.
Iedere CAD-module heeft zijn specifieke voorgeprogrammeerde elementen, samenstellingen en mogelijke bewerkingen. Met een goed tekenprogramma kan men snel en efficiënt tot een erg precieze detaillering komen. Hoeveel kruislagen moeten er zitten in een gelamelleerde balk en waar moeten die precies komen? Waar positioneert men de tie-downs? Welke belasting komt er op een dragend element en welke vorm neemt dat element aan in zijn belaste toestand? Welke consequenties heeft dat voor de productie? Enzovoort.
CAM-gedeelte
Voor die bedrijven die een stap verder gaan en hun tekenpakket aanvullen met een CAM-module, gaat alles uiteraard nog veel verder. Een goede CAM-module is in de eerste plaats compatibel met gereedschappen en machines van allerlei types en merken. Verder moeten alle mogelijke parameters in kaart gebracht zijn: snij-, boor- of freessnelheid, vermogen, toerental, inloop en uitloop, grootte van het werkbereik, opspanmiddelen ...
Ten tweede speelt een goede CAM-software ook sterk in op optimalisatie. Het nesten van plaatmateriaal dat ingezet wordt als beplating voor HSB-wanden, is daar uiteraard een mooi voorbeeld van. Maar het gaat eveneens om het optimaal afkorten van balken of het combineren van meerdere elementen op één machine met een minimum aan plaatsverlies.
